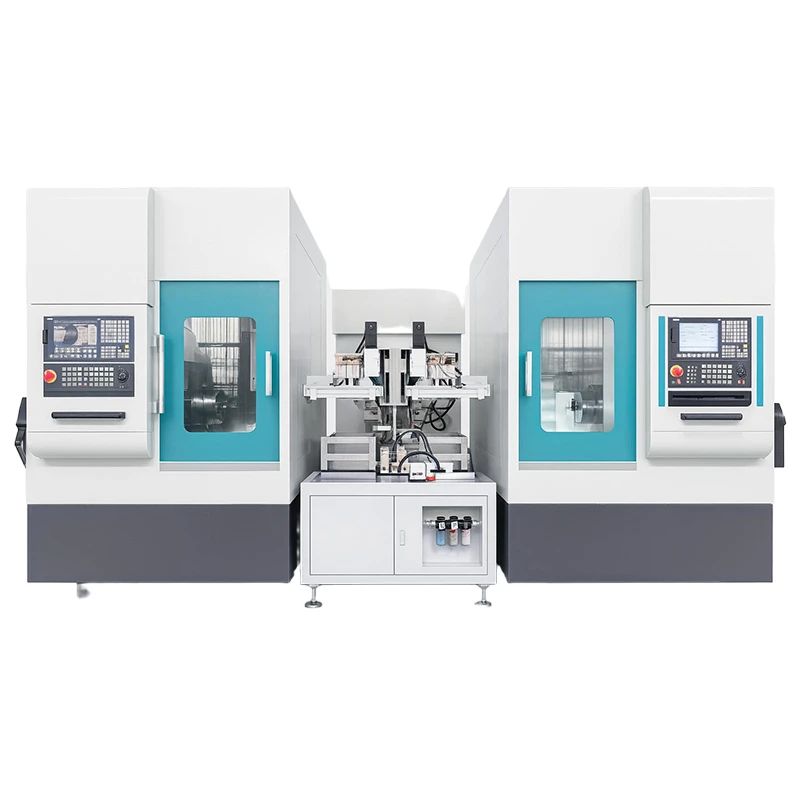

Torn de fresa CNC
✔ Centre de compostos de tornejat i fresat
✔ Una configuració · Multi-procés · Alta precisió
Descripció
Paràmetres tècnics
El centre de fresat i tornejat DKCK-C50 està dissenyat per a un mecanitzat d'alta-precisió i multi-superfície. En integrar el tornejat, el fresat, el trepat, el roscat i el mecanitzat de contorns en una única configuració, el C50 redueix el temps de cicle, elimina múltiples accessoris i aconsegueix una precisió de mecanitzat excepcional per a components complexos.
Visió general del producte
El DKCK-C50 combina la rigidesa d'un centre de tornejat CNC amb la flexibilitat d'un centre de mecanitzat. Equipada amb un eix de torsió d'alt-parell de torsió, un capçal de fresat de l'eix B- de ±120 graus i un magatzem automàtic d'eines, la màquina completa diversos processos sense tornar a tancar-se, assegurant una major precisió, estabilitat i eficiència.
Característiques clau
Veritable disseny de compost de tornejat i fresat
• Tornejat + Fresat + Trepat + Roscat en una configuració
• Elimina els errors de posicionament acumulats
• Redueix els accessoris i el temps total del cicle
Carro de gir de parell elevat-
• Rendiment estable per desbast i acabat
• Excel·lent estabilitat tèrmica
• Ideal per a contorns de precisió i tornejat cilíndric
Sistema de moviment de precisió
• Guies lineals + cargols de boles de precisió
• Baixa vibració i excel·lent qualitat superficial
• Manté la precisió de posicionament-a llarg termini
Control CNC avançat
• Siemens 828D
• Supervisió del desgast de l'eina i diagnòstic-en temps real
• Admet connectivitat MES i Indústria 4.0
Aplicacions típiques
• Carcassa de coixinets i mànigues
• Components d'automoció i transmissió
• Cossos de bomba i vàlvules
• Eixos i brides de precisió
• Juntes robòtiques i peces estructurals
• Components aeroespacials i hidràulics
• Components metàl·lics de precisió multi-procés
Especificacions tècniques
|
Dades tècniques |
||
|
Diàmetre de gir, màx. |
Ø250 |
mm |
|
Diàmetre de la peça, màx. |
Ø200 |
mm |
|
Longitud de la peça, màx. |
200 |
mm |
|
Interval de velocitat del cargol |
0-4000 |
r/min |
|
Velocitat nominal del motor principal |
2000 |
r/min |
|
Mode de transmissió |
Carro elèctric |
|
|
Recorregut de l'eix X/Y (opcional)/Z - |
260/(±50)/520 |
mm |
|
Avance ràpid de l'eix X/Y(opcional)/{0}}Z |
20 |
m/min |
|
L'eix esgotat |
0.003 |
mm |
|
Precisió de posicionament |
0.005 |
mm |
|
Repetiu la precisió de posicionament |
0.003 |
mm |
Avantatges per a la producció
✔ Mecanitzat d'una-configuració per a una major precisió
✔ Temps de cicle més curt i menys accessoris
✔ Menor cost d'operador i taller
✔ Alta rigidesa i precisió{0}}a llarg termini
✔ Ideal per a la producció de gran -mescla i-volum mitjà
Resum del producte
El centre de compostos de tornejat i fresat DKCK-C50 proporciona una integració de diversos-procés, una rigidesa excepcional, una gran precisió de mecanitzat i una compatibilitat total amb l'automatització. És la solució ideal per als fabricants que busquen eficiència, precisió i capacitats de producció flexibles.
Exemple de flux de treball:
Matèria primera → Càrrega → Tornejat/fresat → Inspecció → Descàrrega → Embalatge
